Манометрические термометры

Прибор работает по принципу применения взаимодействия зависимости изменений давлений жидкости в работе, расположенным в стационарное пространство датчика в зависимости от измеряемой температуры объекта.

Ниже на схематическом рисунке изображены возможные общие виды таких приборов.

С помощью термобаллона, находящегося в контролируемой зоне,  осуществляется замер, контроль температуры, при варьировании температуры, измеряемого объекта, осуществляется изменение объема термобаллона, тем самым влияя на показатели температуры в системе. После проведенных выше описанных изменений – это способствует к изменению давления, которое в свою очередь производит воздействие на манометрическую пружину, она под воздействием давления деформируется и перемещает, с помощью передаточного устройства, саму стрелку, отображая показатель на циферблате. Сам термобаллон зачастую выполнен из латуни, не редко из стали. Габариты могут изменяться, в зависимости от измеряемой температуры, длинной от 120 до 160 миллиметров с диаметром от 18 до 25 мм. С помощью капиллярной трубки осуществляется соединение термобаллона с измерительным прибором. Такие трубки изготавливаются также из латуни либо стали с диметром около 0,3-0,5 мм. Безопасность обеспечивает металлорукав, обволакивая по всей длине трубки, тем самым защищает от механических повреждений.

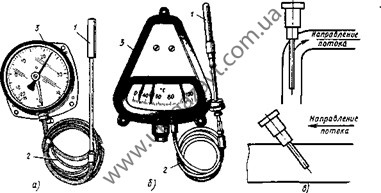

Рис. 1 Манометрические термометры: я типа ТПГ-СК, б — типа ТС-100: 1— термобаллон, 2 — капилляр, 3 — прибор; в) — монтаж прибора

Чаще всего приборы таких типов имеют электрические сигнальные контакты, которые обеспечивают автоматическое срабатывание в технологических процессах. За счет своего не малого веса, такие приборы запаздывают с отображением показателей  в 40-80 секунд. Не смотря на свой недостаток (инертным отображением), их довольна часто применяют для местного и дистанционного контроля показателей температуры. Монтаж таких систем довольно прост и позволяет установить датчик температуры в необходимой зоне, а сам прибор допускается монтировать в удобных местах, единственное ограничение – это длина монтажной трубки. В зависимости от модификации прибора она может быть 2.5, 4,6,10,16, 25 метров
