Принцип действия
Двухпозиционное управление осуществляется при помощи двухпроводной схемы. Электропривод воздушной заслонки Belimo BЕ24 защищен от перегрузок и поэтому может находится под напряжением в конечных положениях длительное время.
Сигнализация положений
Электропривод воздушной заслонки Белимо BЕ24 содержит два фиксированных микропереключателя для сигнализации конечных положений клапана. Промежуточное положение заслонки клапана определяется по механическому указателю.
Ручное управление
Металлический рычаг, поставляемый в комплекте Belimo BЕ24 поворотный привод Белимо, позволяет управлять электроприводом вручную, а также осуществлять тестирование клапана при отсутствии электропитания на объекте.
Защитная функция

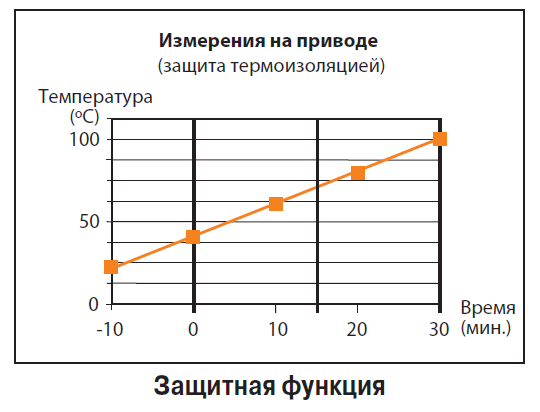

Защитная функция гарантируется в рамках температурных значений, показанных на диаграмме.
Технические характеристики
| Электрические параметры | |
|---|---|
| Номинальное напряжение | 24 В~ 50/60 Гц 24= |
| Диапазон номинального напряжения | 19,2…28,8 В~ 21,6…28,8 В= |
| Пороговое напряжение вкл/выкл. — мин. вкл. напяжение — макс. выкл. напяжение |
19, 2 В~/21,6 В= 6,5 В~/6,5 В= |
| Расчетная мощность | 18 ВА I макс. 8,2 А при t = 5 мс |
| Потребляемая мощность: во время вращения в состоянии покоя |
12 Вт 0,5 Вт |
| Соединение: — питание — вспомогательные переключатели |
Кабель: 1 м, 3 х 0,75 мм2 1 м, 6 х 0,75 мм2 |
| Вспомогательные — переключатели — точки переключения |
2 однополюсных с двойным переключением 1мА…6А, 5В=…250В~ 3°, 87° (относится к 0…90° ) |
| Точность сигнализации | ±2° |
| Функциональные данные | |
| Блокирующий момент: динамический статический |
40 Нм 50 Нм |
| Крутящий момент | 40 Нм (номинальное напряжение) |
| Направление вращения В | ыбирается установкой L/R |
| Передающее звено | 14 х 14 мм |
| Угол поворота | Макс. 100° (включая дополнительных 5° в конечных положениях) |
| Индикация положения | Механический указатель |
| Время поворота | ‹60 с для 90° |
| Уровень шума: | Макс. 62 дБ |
| Безопасность | |
| Класс защиты | III (для низких напряжений) |
| Степень защиты корпуса | IP54 |
| Температура окружающей среды нормальная работа |
защитная фукция –30…+50° С см. диаграмму «Защитная функция» на след. стр. |
| Температура хранения | –40…+80° С |
| Техническое обслуживание | Не требуется |
| Размеры / вес | |
| Размеры | См. на след. странице |
| Вес | 2700 г |
Более подробная информация предоставляется по запросу
