Устройство сигнальное УС-1
Устройство сигнальное УС-1 (далее — УС-1) предназначено для выдачи звукового и светового сигналов. Применяется в установках и системах сигнализации, в том числе пожарных и охранных.
Режим работы УС-1 определяется прибором приемно-контрольным (далее — ППК) либо задается оператором при неавтоматическом способе приведения в действие.
Купить сигнальное устройство УС 1 можно в компании ООО Укргазавтоматика.
В режиме выдачи звукового и светового сигналов (далее — в режиме оповещения) УС-1 выдает:
— звуковой сигнал непрерывно или прерывисто (задается ППК либо оператором);
— световую сигнализацию, которая осуществляется (также непрерывно либо прерывисто) с помощью светодиода, находящегося под табло (крышкой) с директивной надписью.
Характеристики звукового и светового сигналов УС-1 (уровень звукового давления, яркость светового излучения) не нормируются.

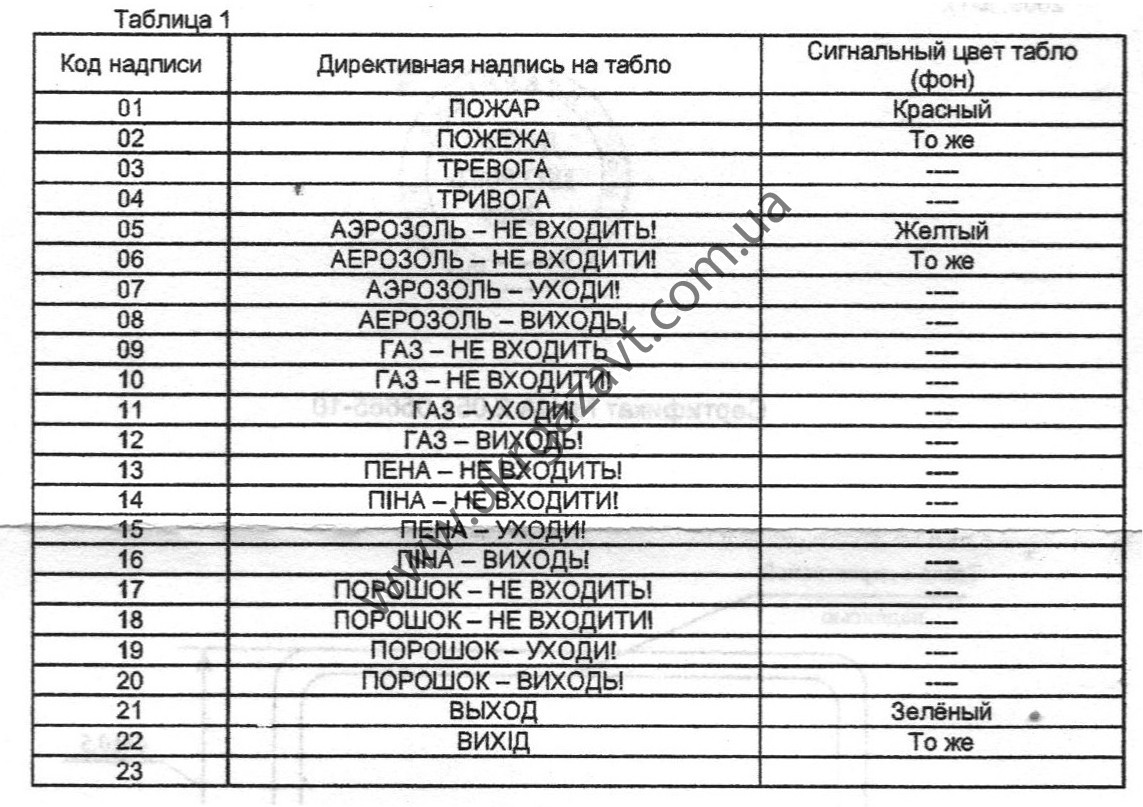

В таблице 1 приведены варианты директивных надписей, их коды и сигнальные цвета табло УС-1.
Примечание: по требованию заказчика табло может быть с другой директивной надписью или без директивной надписи.
Основные технические данные
Характеристики функционирования
Диапазон питающих напряжений постоянного тока от 10 до 15 В. Номинальное значение напряжения питания — 12 В.
Ток, потребляемый в режиме оповещения, не более 200 мА.
Потребляемая мощность в режиме оповещения не более 3 Вт.
Информативность по видам извещений не менее 2 ед. Извещения выданные УС — 1, соответствуют таблице 2.
Устройство и принцип работы УС 1
Режим оповещения УС-1 сопровождается свечением светодиода, расположенного под табло (крышкой) с директивной надписью и звуковым сигналом.
Директивная надпись на табло УС-1, в зависимости от назначения, выбирается потребителем при заказе.
Конструктивно УС-1 выполнено в пластмассовом корпусе, обеспечивающем настенный вариант установки.
УС-1 состоит из корпуса, полупрозрачной цветной крышки с надписью (табло) и модуля электронного (далее — МЭ).
В задней стенке корпуса УС-1 имеются 4 отверстия, предназначенные для крепления устройства к стене, а также паз для ввода проводов, подключаемых при монтаже к колодке зажимов.
Крышка УС-1 ставится двумя пазами — гнездами в фиксаторы корпуса, закрывается и крепится в последнем с помощью винта.
На плате МЭ расположены:
— пбьзоэлемент (В01), являющийся исполнительным элементом звукового оповещения;
— диод (\Я)1), выполняющий функцию защиты УС-1 от включения обратной полярностью;
— светодиод (\/02), являющийся исполнительным элементом светового оповещения;
— резистор (К1), являющийся ограничительным для светодиода.
На плате МЭ находится также колодка зажимов (Х81), предназначенная для подключения УС-1 во внешнюю цепь управления устройством.
При подаче напряжения питания УС-1 переходит из дежурного режима в режим оповещения.
