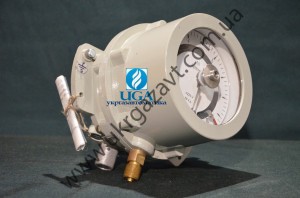

Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие взрывозащищённые ДМ2005Сг1Ех, ДВ2005Сг1Ех и ДА2005Сг1Ех предназначены для измерения избыточного давления различных сред и управления внешними электрическими цепями от сигнализирующего устройства прямого действия. Приборы являются взрывозащищенными с видом взрывозащиты «Взрывонепроницаемая оболочка» и имеют маркировку взрывозащиты — 1ЕхdIIВТ4.
Основные технические характеристики
Пределы показаний прибора:
ДМ2005Сг Ех от 0 до 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600 кгс/см2
ДВ2005Сг Ех от -1; -0,6 до 0 кгс/см2
ДА2005Сг Ех от -1 до 0,6; 1,5; 3; 5; 9; 15; 24 кгс/см2
По заказу приборы поставляются в единицах измерения кПа, МПа
Диаметр корпуса 160 мм
Класс точности приборов 1,5
Степень защиты IP40 (вводного отделения приборов IP54)
Масса приборов не более 5,5 кг
Средний срок службы 10 лет
Материалы деталей:
корпус: алюминиевый сплав
стекло: органическое
трубчатая пружина: медный сплав, железоникилиевый сплав
держатель: медный сплав
механизм: бронза, нержавеющая сталь
Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 35 Гц с амплитудой 0,35 мм (группа L1 по ГОСТ 12997-84)
Климатическое исполнение
У3 — по умолчанию приборы имеют исполнение У3 (диапазон рабочих температур -50 до +60 °С) по ГОСТ 15150-69
Т3 — по заказу приборы имеют исполнение Т3 (диапазон рабочих температур -50 до +60 °С) по ГОСТ 15150-69
Резьба присоединительного штуцера
-//- — по умолчанию метрическая резьба М20*1,5-8g
G1/2-B — по заказу дюймовая резьба
R1/2 — по заказу коническая резьба
Технологическая черта на шкале
-//- — по умолчанию без черты
«черта» — по заказу нанесение технологической черты на циферблат (в примечании к заказу обязательно укажите на какой отметке)
Демпфер для гашения пульсирующего давления
-//- — по умолчанию приборы поставляются без демпфера до 16 кгс/см2 включительно и с демпфером свыше 25 кгс/см2 включительно
демпфер — по заказу демпфер устанавливается прибор с любым диапазоном показаний
Вводное устройство приборов для подключения кабеля
-//- — по умолчанию с резьбой G3/4-B
хомут — с хомутом
